آزمایشگاه هاي تست عایقی فرکانس قدرت (مدولار)

این آزمایشگاه جهت انجام آزمون­های عایقی در محدوده ولتاژی 0 – 100KV AC  و فرکانس 50Hz طراحی شده است. این مجموعه آزمایشگاهی بسیار پرکاربرد بوده و طراحی مطلوب آن باعث شده که علاوه بر محیط­های صنعتی در فضاهای آموزشی و تحقیقاتی نیز بسیار پرطرفدار باشد. وزن کم قطعات، قابلیت نصب راحت و سریع و ساخت مدارهای مختلف آزمایشگاهی از جمله مواردی است که این آزمایشگاه را به یک محصول بسیار مفید و پرکاربرد تبدیل نموده است.

 از مهم­ترین مزایای این مجموعه آزمایشگاهی قابلیت تبدیل و ارتقاء آن بوده، قطعات و تجهیزات طوری طراحی شده ­اند که که بتواند به منبع DC و حتی مولد ضربه (impulse) با سطوح ولتاژ بالاتر تا 400KV ارتقا یابد.

استفاده از این مجموعه آزمایشگاهی در آزمون­های کننترل کیفی صنایعی چون کابل­ سازی، تابلوسازی، مقره­ سازی و . . . بسیار مفید بوده و نقش ارزنده­ ای در ارتقاء کیفیت محصولات خواهد داشت.

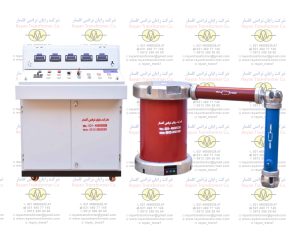

آزمایشگاه از دو بخش کنترل و منبع ولتاژ تشکیل شده است:

مدارهای حفاظتی، تجهیزات کنترلی، دستگاه­های اندازه ­گیری و نمایشگرها در تابلو کنترل نصب شده­ اند. سطح بالای ولتاژ و اهمیت دقت در آزمون­ها باعث شده که در این مجموعه، ایمنی و دقت در اندازه ­گیری­ها بسیار مهم باشد. لذا تلاش شده که علاوه بر طراحی مدارات کنترلی و حفاظتی دقیق از تجهیزات بسیار مرغوب نیز استفاده شود.

ابعاد و ساختار فیزیکی تابلو نیز طوری طراحی شده که اپراتور آزمایشگاه بتواند بیشترین تسلط را بر آزمایشگاه و انجام آزمون­ها داشته باشد.

علاوه بر نمایشگرهای روی تابلو که ولتاژ و جریان فشار ضعیف و فشار قوی را نشان می­دهند، به منظور نمایش و ثبت شکل موج­های مربوطه می­توان از اسیلوسکوپ استفاده کرد و قابلیت نصب اسیلوسکوپ نیز در تابلو کنترل لحاظ شده است.

مشخصات فني: ولتاژ ورودی:   (50Hz)  ,1P – 220 V AC ولتاژ خروجی:  (50Hz)  ,0 – 100 KV AC جريان خروجی: 50mA قدرت نامي:  5KVA ولتاژ اتصال كوتاه = %4 سیکل کاری: دائم کار

تبدیل آزمایشگاه 100KV AC به 200KV AC یا 300KV AC

همانطور که در معرفی آزمایشگاه عنوان شد، از جمله مزایای این محصول، امکان ارتقاء آن بوده که بدون نیاز به تغییر سیستم کنترل و فقط با اضافه نمودن یک یا دو دستگاه ترانس جدید و مقسم ولتاژ، می توان ولتاژ خروجی مجموعه را تا 300 کیلو ولت افزایش داد.

تبدیل آزمایشگاه 100KV AC به 140KV DC

برای تبدیل این مجموعه به یک مولد ولتاژ DC ، کافی است با اضافه نمودن یک دیود و یک مقسم به آزمایشگاه، خروجی مولد را از 100KV AC به 140KV DC تبدیل نمود و حتی می­توان ولتاژ خروجی این آزمایشگاه را تا   400KV DC ارتقاء داد.

تبدیل آزمایشگاه 100KV AC به مولد ضربه (impulse)

عایق­های الکتریکی علاوه بر تحمل ولتاژ نامی شبکه، در برابر اضافه ولتاژهای ناشی از کلیدزنی، صاعقه و . . . باید مقاوم باشد. لذا برای آزمایش تجهیزات الکتریکی و اطمینان از مقاوم بودن آن در برابر چنین اضافه ولتاژهایی، نیاز به مولدی است که بتواند چنین ولتاژی را تولید کند. خوشبختانه این مجموعه آزمایشگاهی قابل ارتقاء به یک مولد ضربه تا سطح ولتاژ 400KV ضربه می­باشد که می­تواند ولتاژ ضربه با شکل موج استاندارد 1.2/50 میکروثانیه را تولید نماید.
